Český výrobce plošných spojů

Váš místní Partner v Evropě
PCB Benešov, a.s. je výrobce plošných spojů se sídlem v Benešově u Prahy.
Náš obchodní program obsahuje jak výrobu prototypů a vzorků tak i sériovou výrobu jednostranných, dvouvrstvých prokovených a vícevrstvých plošných spojů, až po flexibilní a flex-rigid technologii technologii a osazovacích šablon pro SMD montáž.
Veškeré plošné spoje vyrábíme výhradně v našich prostorech v Benešově a zajišťuje tím zaměstnání pro téměř 80 pracovníků ve středočeském kraji. Jsme hrdi na naší kvalitu, za kterou přebíráme odpovĕdnost vůči našim zákazníkům a není v našem úmyslu nabízet jiné, než naše vlastní výrobky.
Jsme vaším místním partnerem v Evropě.
Využíváním nejmodernější dostupné technologie a průběžnou inovací výroby podpořené zkušenostmi našich technologů důsledně zajišťujeme vysokou kvalitu našich výrobků.
Produkty
PLOŠNÉ SPOJE
standardně vyráběné desky plošných spojů
Jednostranné
Jednostranné s podkladem hliníku - THERMAL CLAD
Oboustranné
4 až 12 vrstvé
Flexibilní spoje jednostranné a oboustranné
Flex-Rigid spoje
FLEXBOARD
Používáme Cu 18µm nebo 35µm, kapton 50µm, v případě jednostranných DPS ještě 25µm lepidlo mezi kaptonem a Cu folií.
Flexboard vyrábíme pro jednostranné i oboustranné flexibilní spoje s tloušťkou základní folie od 9µm do 35µm.
Testování provádíme na elektrických prstových testerech. Pro zpevnění konců pro připojení, jako např. pro zasunutí do konektorů, zesilujeme požadovanou tloušťku.
Mezi standardní povrchové úpravy patří imersní zlato nebo imersní cín. Na přání provádíme aplikace flexibilní masky. Jako výchozí materiál používáme Pyralux Cu 18µm nebo 35µm, kapton 50µm. V případě jednostranných DPS je použito ještě lepidlo o tloušťce 25µm mezi kaptonem a Cu folií.
THERMAL CLAD
Thermal Clad firmy Bergquist se skladbou materiálu 1,57mm Al podložka + 0,075mm dielektrikum + 70µm CU se, podle použitého typu materiálu, vyznačuje termální vodivostí od 2,4W/m-K (HP-06503) do 7,5W/m-K(HP-03015) s dielektrickou pevností do 8,5kVA

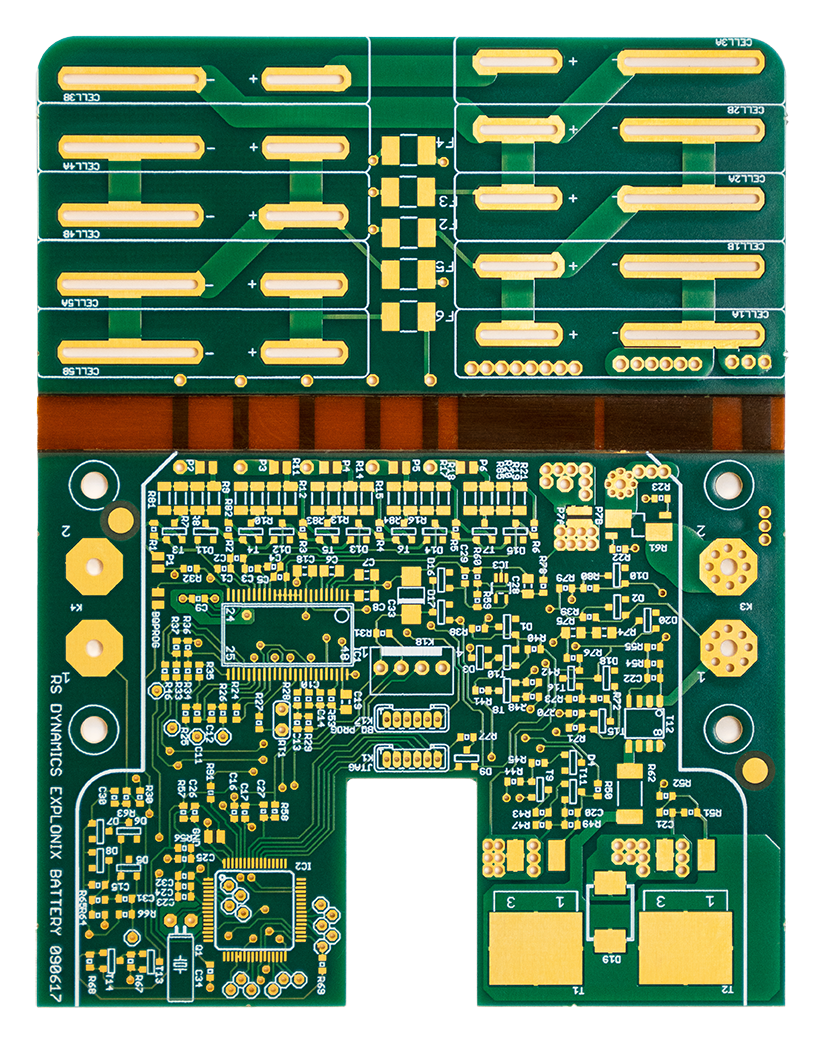

FLEX-RIGID
Kombinace Flex Rigid:
Rigidní části mohou být oboustranné i vícevrstvé spoje.
Flexibilní část stejně tak jednostranná nebo oboustranná.
Pro povrchovou úpravu standardně používáme chemické zlato nebo chemický cín.
Možnost kombinace flexibilní masky s klasickou nepájivou maskou.
ŠABLONY
pro nanášení pájecích past a lepidel
Šablonové plechy (NEREZ) řezané laserem Tloušťky: 0,1 mm, 0,15 mm, 0,2 mm
Šablonové plechy (CuNi, CuSn6) leptané
Tloušťky: 0,25 mm, 0,3 mm
